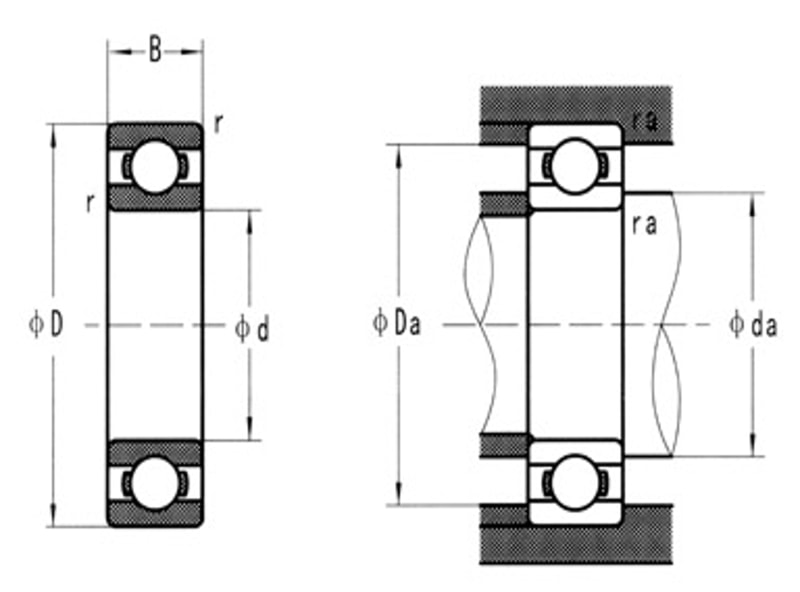

▊深沟球轴承尺寸表Deep Groove Ball Bearing Size

深沟球轴承尺寸表
轴承型号 外形尺寸(mm) 重量(kg)(参考)
　 　 　 　
　 d D B r(最小) ZrO2 Si3N4 plastic SUS
683 3 7 2 0.1 0.00024 0.00013 0.00005 0.00032
693 8 3 0.15 0.0005 0.00025 0.0001 0.00061
603 9 3 0.15 0.0007 0.0004 0.0002 0.00087
623 10 4 0.15 0.0013 0.0007 0.0003 0.00165
633 13 5 0.15 0.0025 0.0014 0.0006 0.0034
684 4 9 2.5 0.1 0.0005 0.0003 0.0001 0.0006
694 11 4 0.15 0.0013 0.0007 0.0003 0.0017
604 12 4 0.2 0.0017 0.0009 0.0004 0.0023
624 13 5 0.2 0.0023 0.0013 0.0006 0.003
634 16 5 0.3 0.004 0.0022 0.001 0.0052
685 5 11 3 0.15 0.0009 0.0005 0.0002 0.0012
695 13 4 0.2 0.0019 0.001 0.0005 0.0025
605 14 5 0.2 0.0027 0.0015 0.0007 0.0035
625 16 5 0.3 0.0038 0.0021 0.001 0.005
635 19 6 0.3 0.0066 0.0036 0.0016 0.0086
686 6 13 3.5 0.15 0.0015 0.0008 0.0004 0.0019
696 15 5 0.2 0.003 0.0016 0.0007 0.0039
606 17 6 0.3 0.0046 0.0025 0.0011 0.006
626 19 6 0.3 0.0063 0.0034 0.0016 0.0082
636 22 7 0.3 0.0108 0.0058 0.0027 0.014
687 7 14 3.5 0.15 0.0017 0.0009 0.0004 0.0022
697 17 5 0.3 0.004 0.0022 0.001 0.0053
607 19 6 0.3 0.0059 0.0032 0.0015 0.0077
627 22 7 0.3 0.0098 0.0053 0.0024 0.0127
637 26 9 0.3 0.0185 0.01 0.0046 0.024
688 8 16 4 0.2 0.0025 0.0014 0.0006 0.0033
698 19 6 0.3 0.0056 0.003 0.0014 0.0072
608 22 7 0.3 0.0093 0.005 0.0023 0.012
628 24 8 0.3 0.013 0.0072 0.0033 0.017
638 28 9 0.3 0.022 0.012 0.0054 0.028
689 9 17 4 0.2 0.0027 0.0015 0.0007 0.0035
699 20 6 0.3 0.0065 0.0035 0.0016 0.0085
609 24 7 0.3 0.011 0.006 0.0028 0.015
629 26 8 0.3 0.015 0.0081 0.0038 0.02
639 30 10 0.6 0.028 0.015 0.007 0.037
6800 10 19 5 0.3 0.004 0.0021 0.001 0.005
6900 22 6 0.3 0.007 0.0038 0.0017 0.009
6000 26 8 0.3 0.014 0.0075 0.0035 0.018
6200 30 9 0.6 0.025 0.013 0.006 0.032
6300 35 11 0.6 0.04 0.022 0.01 0.052
6801 12 21 5 0.3 0.005 0.0025 0.0012 0.006
6901 24 6 0.3 0.008 0.0042 0.0019 0.01
16001 28 7 0.3 0.015 0.0079 0.004 0.019
6001 28 8 0.3 0.017 0.0092 0.004 0.022
6201 32 10 0.6 0.028 0.015 0.007 0.037
6301 37 12 1 0.046 0.025 0.012 0.06
6802 15 24 5 0.3 0.005 0.0029 0.0013 0.007
6902 28 7 0.3 0.012 0.0063 0.003 0.015
16002 32 8 0.3 0.021 0.011 0.005 0.027
6002 32 9 0.3 0.024 0.013 0.006 0.031
6202 35 11 0.6 0.035 0.019 0.009 0.045
6302 42 13 1 0.064 0.035 0.016 0.083
6803 17 26 5 0.3 0.005 0.0029 0.0013 0.007
6903 30 7 0.3 0.013 0.0071 0.0033 0.017
16003 35 8 0.3 0.025 0.014 0.006 0.033
6003 35 10 0.3 0.032 0.017 0.008 0.041
6203 40 12 0.6 0.052 0.028 0.013 0.067
6303 47 14 1 0.087 0.047 0.022 0.11
6403 62 17 1.1 0.21 0.11 0.052 0.27
6804 20 32 7 0.3 0.013 0.007 0.003 0.017
6904 37 9 0.3 0.028 0.015 0.007 0.037
16004 42 8 0.3 0.037 0.02 0.009 0.048
6004 42 12 0.6 0.052 0.028 0.013 0.068
6204 47 14 1 0.082 0.045 0.021 0.11
6304 52 15 1.1 0.11 0.06 0.028 0.15
6404 72 19 1.1 0.31 0.17 0.08 0.4
6805 25 37 7 0.3 0.016 0.009 0 0.021
6905 42 9 0.3 0.032 0.018 0.01 0.042
16005 47 8 0.3 0.045 0.025 0.011 0.059
6005 47 12 0.6 0.061 0.033 0.015 0.079
6205 52 15 1 0.099 0.054 0.025 0.13
6305 62 17 1.1 0.18 0.098 0.045 0.24
6405 80 21 1.5 0.41 0.22 0.102 0.53
6806 30 42 7 0.3 0.018 0.01 0.005 0.024
6906 47 9 0.3 0.04 0.022 0.01 0.052
16006 55 9 0.3 0.067 0.036 0.017 0.087
6006 55 13 1 0.089 0.048 0.022 0.116
6206 62 16 1 0.15 0.083 0.038 0.2
6306 72 19 1.1 0.27 0.14 0.066 0.35
6406 90 23 1.5 0.57 0.31 0.14 0.74
6807 35 47 7 0.3 0.021 0.011 0.005 0.027
6907 55 10 0.6 0.058 0.031 0.014 0.075
16007 62 9 0.3 0.082 0.045 0.021 0.11
6007 62 14 1 0.12 0.063 0.029 0.15
6207 72 17 1.1 0.22 0.12 0.055 0.28
6307 80 21 1.5 0.36 0.19 0.089 0.46
6407 100 25 1.5 0.73 0.4 0.18 0.95
6808 40 52 7 0.3 0.02 0.013 0.006 0.03
6908 62 12 0.6 0.09 0.05 0.022 0.11
16008 68 9 0.3 0.1 0.05 0.025 0.13
6008 68 15 1 0.15 0.08 0.037 0.19
6208 80 18 1.1 0.28 0.15 0.07 0.37
6308 90 23 1.5 0.49 0.27 0.12 0.64
6408 110 27 2 0.946 0.513 0.24 1.23
6809 45 58 7 0.3 0.029 0.016 0.007 0.038
6909 68 12 0.6 0.097 0.053 0.024 0.13
16009 75 10 0.6 0.13 0.07 0.032 0.17
6009 75 16 1 0.19 0.1 0.046 0.24
6209 85 19 1.1 0.32 0.175 0.081 0.42
6309 100 25 1.5 0.64 0.345 0.16 0.83
6409 120 29 2 1.18 0.64 0.29 1.53
6810 50 65 7 0.3 0.038 0.021 0.01 0.05
6910 72 12 0.6 0.1 0.06 0.026 0.14
16010 80 10 0.6 0.13 0.07 0.034 0.18
6010 80 16 1 0.2 0.11 0.05 0.26
6210 90 20 1.1 0.35 0.19 0.088 0.46
6310 110 27 2 0.82 0.44 0.2 1.06
6410 130 31 2.1 1.45 0.78 0.36 1.88
6811 55 72 9 0.3 0.06 0.03 0.016 0.08
6911 80 13 1 0.15 0.08 0.036 0.19
16011 90 11 0.6 0.2 0.11 0.049 0.26
6011 90 18 1.1 0.29 0.16 0.073 0.38
6211 100 21 1.5 0.48 0.26 0.12 0.62
6311 120 29 2 1.05 0.57 0.26 1.37
6411 140 33 2.1 1.76 0.95 0.44 2.29
6812 60 78 10 0.3 0.08 0.04 0.02 0.1
6912 85 13 1 0.15 0.08 0.037 0.19
16012 95 11 0.6 0.22 0.12 0.054 0.28
6012 95 18 1.1 0.32 0.17 0.079 0.41
6212 110 22 1.5 0.6 0.33 0.15 0.78
6312 130 31 2.1 1.32 0.72 0.33 1.72
6412 150 35 2.1 2.13 1.15 0.53 2.77
6813 65 85 10 0.6 0.1 0.05 0.025 0.13
6913 90 13 1 0.17 0.09 0.04 0.22
16013 100 11 0.6 0.23 0.13 0.06 0.3
6013 100 18 1.1 0.34 0.18 0.08 0.44
6213 120 23 1.5 0.77 0.42 0.19 1
6313 140 33 2.1 1.62 0.88 0.41 2.11
6814 70 90 10 0.6 0.1 0.056 0.03 0.13
6914 100 16 1 0.27 0.15 0.07 0.35
16014 110 13 0.6 0.34 0.18 0.08 0.44
6014 110 20 1.1 0.47 0.25 0.12 0.61
6214 125 24 1.5 0.84 0.45 0.21 1.09
6314 150 35 2.1 1.98 1.07 0.49 2.57
6815 75 95 10 0.6 0.11 0.06 0.029 0.15
6915 105 16 1 0.28 0.15 0.07 0.36
16015 115 13 0.6 0.36 0.19 0.089 0.46
6015 115 20 1.1 0.5 0.27 0.12 0.65
6215 130 25 1.5 0.92 0.5 0.23 1.19
6816 80 100 10 0.6 0.12 0.063 0.03 0.15
6916 110 16 1 0.3 0.16 0.075 0.39
16016 125 14 0.6 0.48 0.26 0.12 0.62
6016 125 22 1.1 0.67 0.36 0.17 0.87
6216 140 26 2 1.09 0.59 0.27 1.42
6817 85 110 13 1 0.2 0.11 0.051 0.26
6917 120 18 1.1 0.42 0.23 0.11 0.55
16017 130 14 0.6 0.5 0.27 0.13 0.65
6017 130 22 1.1 0.71 0.38 0.18 0.92
6217 150 28 2 1.35 0.73 0.34 1.76
6818 90 115 13 1 0.21 0.12 0.05 0.28
6918 125 18 1.1 0.45 0.24 0.11 0.59
16018 140 16 1 0.67 0.36 0.17 0.87
6018 140 24 1.5 0.92 0.5 0.23 1.19
6819 95 120 13 1 0.23 0.12 0.057 0.3
6919 130 18 1.1 0.46 0.25 0.12 0.6
16019 145 16 1 0.7 0.38 0.17 0.9
6019 145 24 1.5 0.95 0.51 0.24 1.23
6820 100 125 13 1 0.24 0.13 0.06 0.31
6920 140 20 1.1 0.64 0.35 0.16 0.83
16020 150 16 1 0.73 0.39 0.18 0.95
6020 150 24 1.5 0.99 0.54 0.25 1.29
6821 105 130 13 1 0.25 0.14 0.06 0.32
6921 145 20 1.1 0.66 0.36 0.16 0.86
6822 110 140 16 1 0.38 0.21 0.1 0.5
6922 150 20 1.1 0.69 0.37 0.17 0.89
6824 120 150 16 1 0.41 0.22 0.1 0.54

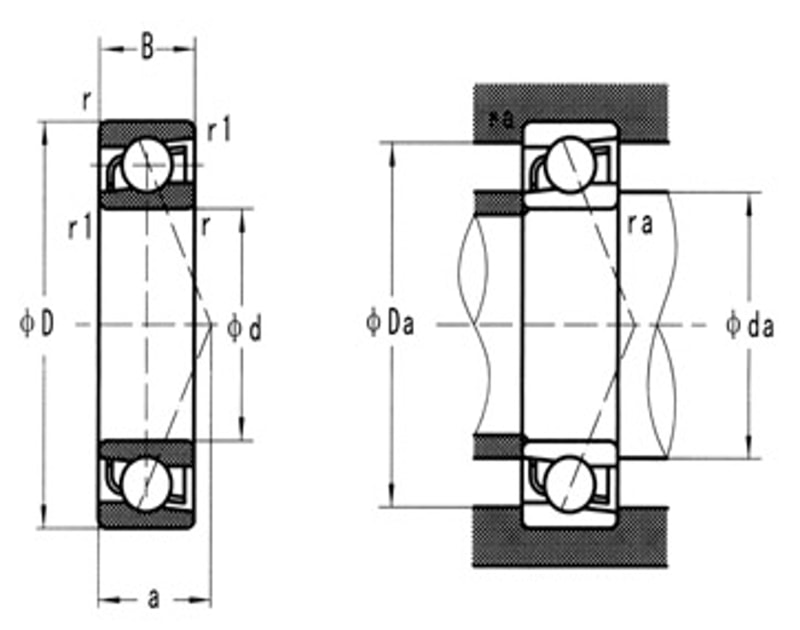

▊角接触轴承尺寸表Angular Contact Bearing Size

角接触球轴承尺寸表
轴承型号 外形尺寸（mm) 重量(kg)(参考)
d D B r(最小)
ZrO2 Si3N4 plastic SUS
7900 10 22 6 0.3 0.007 0.0038 0.001 0.0091
7000 26 8 0.3 0.014 0.0075 0.003 0.0182
7200 30 9 0.6 0.025 0.013 0.004 0.0325
7300 35 11 0.6 0.04 0.022 0.007 0.052
7901 12 24 6 0.3 0.008 0.0042 0.001 0.0104
7001 28 8 0.3 0.017 0.0092 0.003 0.0221
7201 32 10 0.6 0.028 0.015 0.005 0.0364
7301 37 12 1 0.046 0.025 0.008 0.0598
7902 15 28 7 0.3 0.012 0.0063 0.002 0.0156
7002 32 9 0.3 0.024 0.013 0.004 0.0312
7202 35 11 0.6 0.035 0.019 0.006 0.0455
7302 42 13 1 0.064 0.035 0.011 0.0832
7903 17 30 7 0.3 0.013 0.0071 0.002 0.0169
7003 35 10 0.3 0.032 0.017 0.006 0.0416
7203 40 12 0.6 0.052 0.028 0.009 0.0676
7303 47 14 1 0.087 0.047 0.016 0.1131
7904 20 37 9 0.3 0.028 0.015 0.005 0.0364
7004 42 12 0.6 0.052 0.028 0.009 0.0676
7204 47 14 1 0.082 0.045 0.015 0.1066
7304 52 15 1.1 0.11 0.06 0.02 0.143
7905 25 42 9 0.3 0.032 0.018 0.006 0.0416
7005 47 12 0.6 0.061 0.033 0.011 0.0793
7205 52 15 1 0.099 0.054 0.018 0.1287
7305 62 17 1.1 0.18 0.098 0.032 0.234
7906 30 47 9 0.3 0.04 0.022 0.007 0.052
7006 55 13 1 0.089 0.048 0.016 0.1157
7206 62 16 1 0.15 0.083 0.027 0.195
7306 72 19 1.1 0.27 0.14 0.048 0.351
7907 35 55 10 0.6 0.058 0.031 0.01 0.0754
7007 62 14 1 0.12 0.063 0.022 0.156
7207 72 17 1.1 0.22 0.12 0.039 0.286
7307 80 21 1.5 0.36 0.19 0.065 0.468
7908 40 62 12 0.6 0.09 0.05 0.016 0.117
7008 68 15 1 0.15 0.08 0.027 0.195
7208 80 18 1.1 0.28 0.15 0.05 0.364
7308 90 23 1.5 0.49 0.27 0.088 0.637
7909 45 68 12 0.6 0.097 0.053 0.017 0.1261
7009 75 16 1 0.19 0.1 0.034 0.247
7209 85 19 1.1 0.32 0.175 0.057 0.416
7309 100 25 1.5 0.64 0.345 0.115 0.832
7910 50 72 12 0.6 0.1 0.06 0.018 0.13
7010 80 16 1 0.2 0.11 0.036 0.26
7210 90 20 1.1 0.35 0.19 0.063 0.455
7310 110 27 2 0.82 0.44 0.147 1.066
7911 55 80 13 1 0.15 0.08 0.027 0.195
7011 90 18 1.1 0.29 0.16 0.052 0.377
7211 100 21 1.5 0.48 0.26 0.086 0.624
7311 120 29 2 1.05 0.57 0.188 1.365
7912 60 85 13 1 0.15 0.08 0.027 0.195
7012 95 18 1.1 0.32 0.17 0.057 0.416
7212 110 22 1.5 0.6 0.33 0.108 0.78
7312 130 31 2.1 1.32 0.72 0.237 1.716
7913 65 90 13 1 0.17 0.09 0.031 0.221
7013 100 18 1.1 0.34 0.18 0.061 0.442
7213 120 23 1.5 0.77 0.42 0.138 1.001
7313 140 33 2.1 1.62 0.88 0.291 2.106
7914 70 100 16 1 0.27 0.15 0.048 0.351
7014 110 20 1.1 0.47 0.25 0.084 0.611
7214 125 24 1.5 0.84 0.45 0.151 1.092
7314 150 35 2.1 1.98 1.07 0.355 2.574
7915 75 105 16 1 0.28 0.15 0.05 0.364
7015 115 20 1.1 0.5 0.27 0.09 0.65
7215 130 25 1.5 0.92 0.5 0.165 1.196
7916 80 110 16 1 0.3 0.16 0.054 0.39
7016 125 22 1.1 0.67 0.36 0.12 0.871
7216 140 26 2 1.09 0.59 0.196 1.417
7017 85 130 22 1.1 0.71 0.38 0.127 0.923
7217 150 28 2 1.35 0.73 0.242 1.755
7918 90 125 18 1.1 0.45 0.24 0.081 0.585
7018 140 24 1.5 0.92 0.5 0.165 1.196
7919 95 130 18 1.1 0.46 0.25 0.083 0.598
7019 145 24 1.5 0.95 0.51 0.171 1.235
7920 100 140 20 1.1 0.64 0.35 0.115 0.832
7020 150 24 1.5 0.99 0.54 0.178 1.287
7921 105 145 20 1.1 0.66 0.36 0.118 0.858
7922 110 150 20 1.1 0.69 0.37 0.124 0.897

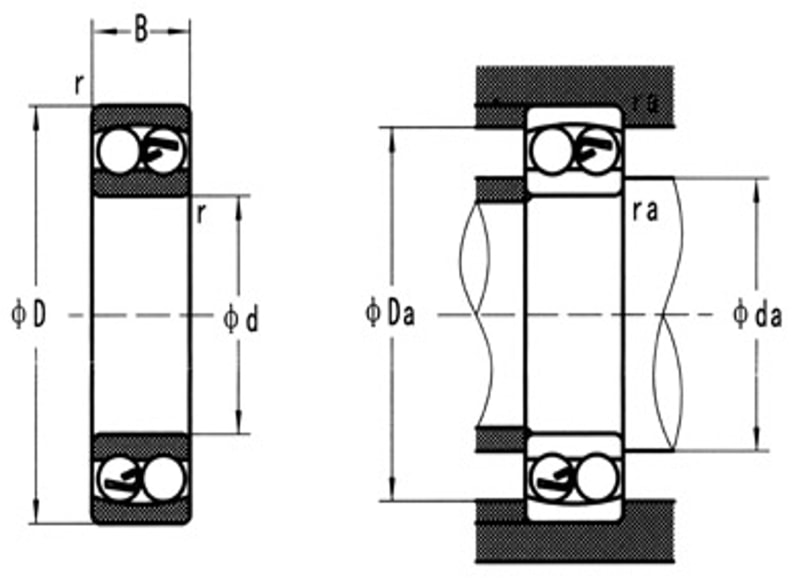

▊调心球轴承尺寸表Self-aligning Ball Bearing Size

调心球轴承尺寸表
轴承型号 外形尺寸(mm) 重量(kg)(参考)
　 　 　 　
　 d D B r(最小) ZrO2 Si3N4 SUS
135 5 19 6 0.3 0.007 0.004 0.009
126 6 19 6 0.3 0.007 0.004 0.009
127 7 22 7 0.3 0.011 0.006 0.014
108 8 22 7 0.3 0.011 0.006 0.014
129 9 26 8 0.6 0.017 0.009 0.022
1200 10 30 9 0.6 0.026 0.014 0.034
2200 30 14 0.6 0.036 0.019 0.047
1300 25 11 0.6 0.045 0.024 0.058
2300 25 17 0.6 0.065 0.035 0.085
1201 12 32 10 0.6 0.031 0.016 0.04
2201 32 14 0.6 0.041 0.022 0.053
1301 37 12 1 0.052 0.027 0.067
2301 37 17 1 0.073 0.039 0.095
1202 15 35 11 0.6 0.038 0.02 0.049
2202 35 14 0.6 0.046 0.025 0.06
1302 42 13 1 0.072 0.039 0.094
2302 42 17 1 0.088 0.047 0.11
1203 17 40 12 0.6 0.056 0.03 0.073
2203 40 16 0.6 0.068 0.036 0.088
1303 47 14 1 0.1 0.053 0.13
2303 47 19 1 0.12 0.065 0.16
1204 20 47 14 1 0.09 0.049 0.12
2204 47 18 1 0.11 0.057 0.14
1304 52 15 1.1 0.13 0.067 0.16
1304 52 21 1.1 0.16 0.086 0.21
1205 25 52 15 1 0.11 0.058 0.14
2205 52 18 1 0.13 0.067 0.16
1305 62 17 1.1 0.2 0.11 0.26
2305 62 24 1.1 0.26 0.14 0.34
1206 30 62 16 1 0.17 0.09 0.22
2206 62 20 1 0.2 0.11 0.26
1306 72 19 1.1 0.3 0.16 0.39
2306 72 27 1.1 0.38 0.21 0.5
1207 35 72 17 1.1 0.25 0.13 0.32
2207 72 23 1.1 0.31 0.17 0.4
1307 80 21 1.5 0.39 0.21 0.51
2307 80 31 1.5 0.52 0.28 0.68
1208 40 80 18 1.1 0.32 0.17 0.42
2208 80 23 1.1 0.39 0.21 0.51
1308 90 23 1.5 0.55 0.29 0.72
2308 90 33 1.5 0.71 0.38 0.93
1209 45 85 19 1.1 0.36 0.19 0.47
2209 85 23 1.1 0.42 0.22 0.55
1309 100 25 1.5 0.74 0.39 0.96
2309 100 36 1.5 0.95 0.5 1.23
1210 50 90 20 1.1 0.4 0.22 0.53
2210 90 23 1.1 0.45 0.24 0.59
1310 110 27 2 0.93 0.5 1.21
2310 110 40 2 1.26 0.67 1.64
1211 55 100 21 1.5 0.54 0.29 0.71
2211 100 25 1.5 0.62 0.33 0.81
1311 120 29 2 1.22 0.65 1.58
2311 120 43 2 1.62 0.86 2.1
1212 60 110 22 1.5 0.69 0.37 0.9
2212 110 28 1.5 0.84 0.45 1.09
1312 130 31 2.1 1.51 0.8 1.96
2312 130 46 2.1 2 1.07 2.6
1213 65 120 23 1.5 0.88 0.47 1.15
2213 120 31 1.5 1.12 0.6 1.46
1313 140 33 2.1 1.88 1.01 2.45
2313 140 48 2.1 2.48 1.33 3.23
1214 70 125 24 1.5 0.97 0.52 1.26
2214 125 31 1.5 1.17 0.62 1.52
1314 150 35 2.1 2.3 1.23 2.99
2314 150 51 2.1 3.25 1.74 4.23
1215 75 130 25 1.5 1.05 0.56 1.36
2215 130 31 1.5 1.25 0.66 1.62
1216 80 140 26 2 1.28 0.69 1.67
2216 140 33 2 1.55 0.82 2.01
1217 85 150 28 2 1.59 0.85 2.07
2217 150 36 2 1.94 1.03 2.52

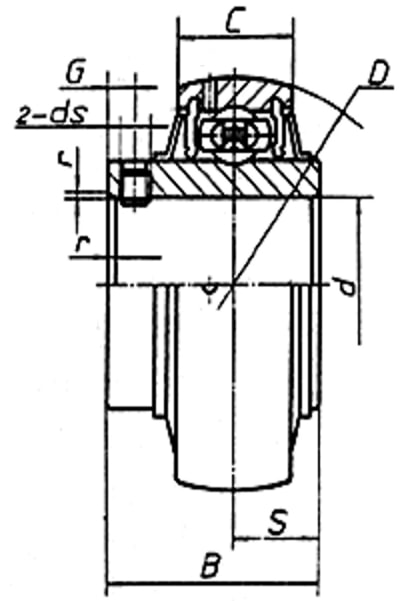

▊外球面轴承尺寸表Outer Spherical Bearing Size

外球面轴承尺寸表
轴承型号 外形尺寸 (mm) 重量(kg)(参考)
d D B S C ZrO2 Si3N4 SUS
UC201 12 47 31 12.7 17 0.16 0.09 0.208
UC202 15 47 31 12.7 17 0.15 0.08 0.195
UC203 17 47 31 12.7 17 0.14 0.07 0.182
UC204 20 47 31 12.7 17 0.12 0.07 0.156
UC205 25 52 34.1 14.3 17 0.17 0.09 0.221
UC206 30 62 38.1 15.9 19 0.27 0.14 0.351
UC207 35 72 42.9 17.5 20 0.4 0.21 0.52
UC208 40 80 49.2 19 21 0.54 0.29 0.702
UC209 45 85 49.2 19 22 0.57 0.3 0.741
UC210 50 90 51.6 19 24 0.64 0.34 0.832
UC211 55 100 55.6 22.2 25 0.89 0.48 1.157
UC212 60 110 65.1 25.4 27 1.2 0.64 1.56
UC213 65 120 65.1 25.4 27 1.51 0.8 1.963
UC214 70 125 74.6 30.2 29 1.68 0.89 2.184
UC215 75 130 77.8 33.3 30 1.86 0.99 2.418
UC216 80 140 82.6 33.3 33 2.17 1.16 2.821
UC217 85 150 85.7 34.1 36 2.62 1.39 3.682
UC218 90 160 96 39.7 37 3.31 1.76 4.303
UC220 100 180 108 42 41 3.46 1.85 4.498

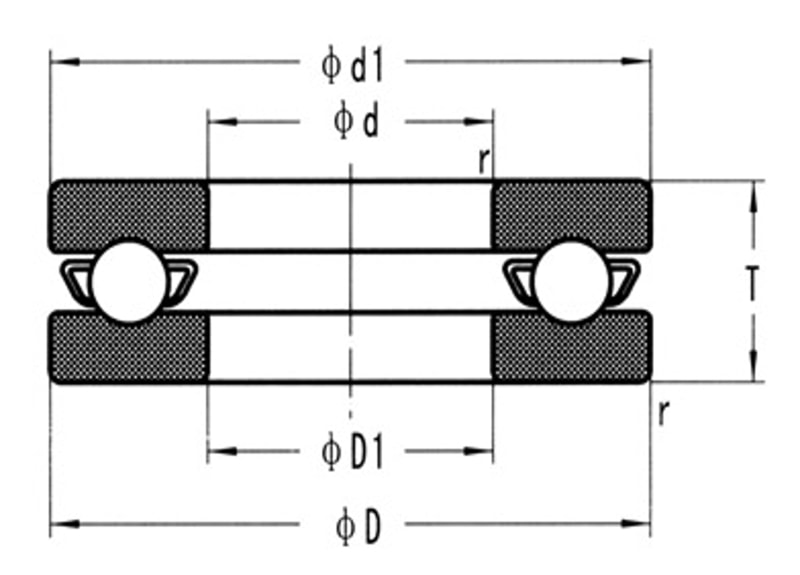

▊推力球轴承尺寸表Thrust Ball Bearing Size

推力球轴承尺寸表
轴承型号 外形尺寸(mm) 重量(kg)(参考)
d D T d1 最大 D1 最小 ZrO2 Si3N4 plastic SUS
51100 10 24 9 24 11 0.015 0.0078 0.004 0.019
51200 26 11 26 12 0.022 0.011 0.005 0.028
51101 12 26 9 26 13 0.016 0.009 0.004 0.021
51201 28 11 28 14 0.024 0.013 0.006 0.031
51102 15 28 9 28 16 0.018 0.0094 0.004 0.023
51202 32 12 32 17 0.033 0.018 0.008 0.043
51103 17 30 9 30 18 0.019 0.01 0.004 0.025
51203 35 12 35 19 0.038 0.021 0.009 0.05
51104 20 35 10 35 21 0.028 0.015 0.007 0.037
51204 40 14 40 22 0.059 0.032 0.014 0.077
51105 25 42 11 42 26 0.043 0.023 0.01 0.056
51205 47 15 47 27 0.085 0.046 0.02 0.11
51106 30 47 11 47 32 0.049 0.026 0.011 0.064
51206 52 16 52 32 0.11 0.056 0.026 0.14
51107 35 52 12 52 37 0.062 0.033 0.014 0.081
51207 62 18 62 37 0.16 0.086 0.037 0.21
51108 40 60 13 60 42 0.092 0.049 0.021 0.12
51208 68 19 68 42 0.21 0.11 0.049 0.27
51109 45 65 14 65 47 0.11 0.059 0.026 0.14
51209 73 20 73 47 0.24 0.13 0.056 0.31
51110 50 70 14 70 52 0.12 0.063 0.028 0.15
51210 78 22 78 52 0.29 0.16 0.068 0.38
51111 55 78 16 78 57 0.17 0.093 0.04 0.23
51211 90 25 90 57 0.46 0.25 0.107 0.6
51112 60 85 17 85 62 0.22 0.12 0.051 0.28
51212 95 26 95 62 0.52 0.28 0.121 0.67
51113 65 90 18 90 67 0.25 0.13 0.058 0.32
51213 100 27 100 67 0.58 0.31 0.135 0.76
51114 70 95 18 95 72 0.27 0.14 0.063 0.35
51214 105 27 105 72 0.61 0.33 0.142 0.79
51115 75 100 19 100 77 0.3 0.16 0.07 0.39
51215 110 27 110 77 0.65 0.35 0.152 0.85
51116 80 105 19 105 82 0.32 0.17 0.075 0.42
51216 115 28 115 82 0.72 0.38 0.168 0.93
51117 85 110 19 110 87 0.34 0.18 0.079 0.44
51217 125 31 125 88 0.94 0.5 0.219 1.2
51118 90 120 22 120 92 0.5 0.27 0.117 0.6
51218 135 35 135 93 1.3 0.69 0.303 1.69
51120 100 135 25 135 102 0.74 0.39 0.173 0.96
51220 150 38 150 103 1.73 0.92 0.404 2.25
51122 110 145 25 145 112 0.8 0.43 0.187 1.04
51124 120 155 25 155 122 0.86 0.46 0.201 1.12

▊英制轴承尺寸表Imperial Bearing Size

英制轴承尺寸表
轴承型号 外形尺寸（mm/in） 重量(kg)(参考)
d D B ZrO2 Si3N4 plastic SUS
m m in m m in m m in
1601 4.763 3/16 17.463 11/16 6.35 1/4 0.0038 0.0021 0.0009 0.005
1602 6.35 1/4 17.463 11/16 6.35 1/4 0.0046 0.0025 0.0011 0.006
1603 7.938 5/16 22.225 7/8 7.144 9/32 0.0085 0.0045 0.002 0.011
1604 9.525 3/8 22.225 7/8 7.144 9/32 0.01 0.0053 0.0023 0.013
1605 7.938 5/16 23.019 29/32 7.938 5/16 0.0031 0.0016 0.0007 0.004
1606 9.525 3/8 23.019 29/32 7.938 5/16 0.0115 0.0062 0.0027 0.015
1607 11.113 7/16 23.019 29/32 7.938 5/16 0.0123 0.0066 0.0029 0.016
1614 9.525 3/8 28.575 11/8 9.525 3/8 0.022 0.0117 0.0051 0.0286
1615 11.113 7/16 28.575 1  1/8 9.525 3/8 0.0205 0.011 0.0048 0.0267
1616 12.7 1/2 28.525 11/8 9.525 3/8 0.19 0.1013 0.0443 0.247
1620 11.113 7/16 34.925 1  3/8 11.113 7/16 0.04 0.0213 0.0093 0.052
1621 12.7 1/2 34.925 1  3/8 11.113 7/16 0.0377 0.0201 0.0088 0.049
1622 14.288 9/16 34.925 1  3/8 11.113 7/16 0.0357 0.019 0.0083 0.0464
1623 15.875 5/8 34.925 1  3/8 11.113 7/16 0.0332 0.0177 0.0078 0.0432
1628 15.875 5/8 41.275 1  5/8 12.7 1/2 0.0606 0.0323 0.0141 0.0788
1630 19.05 3/4 41.275 1  5/8 12.7 1/2 0.0599 0.032 0.014 0.0779
1633 15.875 5/8 44.45 1  3/4 12.7 1/2 0.0769 0.041 0.0179 0.1
1635 19.05 3/4 44.45 1  3/4 12.7 1/2 0.0703 0.0375 0.0164 0.0914
R2 3.175 1/8 9.525 3/8 3.967 5/32 0.0011 0.0006 0.0003 0.0014
R2A 3.175 1/8 12.7 1/2 4.366 11/64 0.0022 0.0012 0.0005 0.0029
R3 4.763 3/16 12.7 1/2 3.967 5/32 0.0018 0.001 0.0004 0.0024
R4 6.35 1/4 15.875 5/8 4.987 10/51 0.0035 0.0019 0.0008 0.0046
R4A 6.35 1/4 19.05 3/4 5.556 7/32 0.0054 0.0029 0.0013 0.007
R6 9.525 3/8 22.225 7/8 5.556 7/32 0.0085 0.0045 0.002 0.011
R8 12.7 1/2 28.575 1  1/8 6.35 1/4 0.0108 0.0057 0.0025 0.014
R10 15.875 5/8 34.925 1  3/8 7.144 9/32 0.0215 0.0115 0.005 0.028
R12 19.05 3/4 41.275 1  5/8 7.938 5/16 0.0323 0.0172 0.0075 0.042
R14 22.225 7/8 47.625 1  7/8 9.525 3/8 0.0554 0.0295 0.0129 0.072
R16 25.4 1        50.8 2        9.525 3/8 0.0654 0.0349 0.0153 0.085
R18 28.575 1  1/8 53.975 2  1/8 9.525 3/8 0.0654 0.0349 0.0153 0.085
R20 31.75 1  1/4 57.15 2  1/4 9.525 3/8 0.0638 0.0341 0.0149 0.083
R22 34.925 1  3/8 63.5 2  1/2 11.113 7/16 0.1038 0.0554 0.0242 0.135
R24 38.1 1  1/2 66.675 2  5/8 11.113 7/16 0.1108 0.0591 0.0258 0.144
Copyright © 2022 海宁市法斯特轴承有限公司版权所有
浙ICP备18037715号-1
